Machines
numériques d´usinage

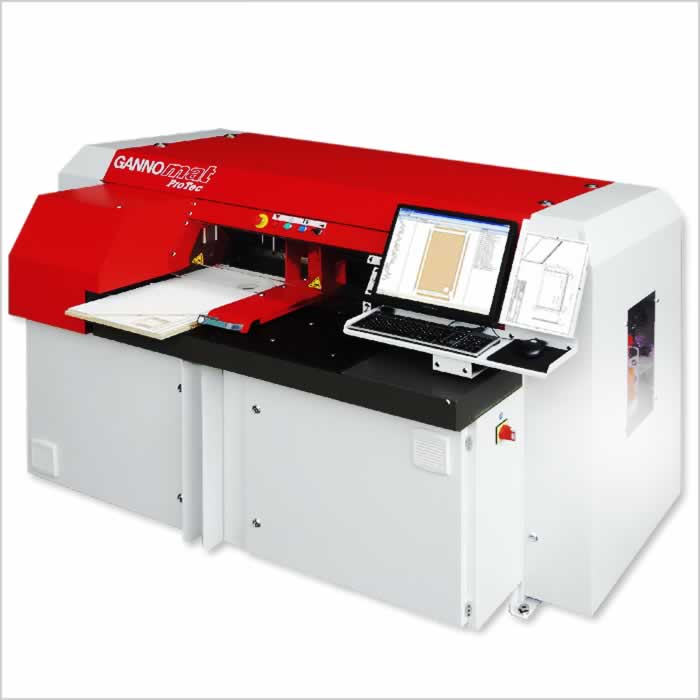

Centre d´usinage |
| Centre numérique pour le
travail complet de caisson: perçage, rainurage et défonçage.
Design compacte et technique de pointe pour une machine au défilé
pour caisson, meuble, ameublement d´intérieur et beaucoup
plus. Compact - Robuste - Rapide. |
 |
Presentation |
| La ProTec est un centre numérique
pour le perçage, le rainurage et le défonçage.
Développé aussi bien pour une production en flux tendus
que pour la production de série. |
|
Présentation
rapide |
| • |
Surface au sol inférieur
à 3,3 m2 |
| • |
Dimensions max. (1000 ou 1300
x 5600 x 60 mm) et mins (60 x 250 x 6 mm) des piéces |
| • |
Déplacement souple
des piéces sur air jet |
| • |
Précisons grâce
à un double contrôle par lasser et mise à plat
de la piéce |
| • |
Usinage rapide grâce
à 21/23 broches |
| • |
21/23 broche de perçage
pour une solution sans durée de mise en place (0 set up) |
| • |
Rainurage jusqu´à
une lame 8,3 mm de largeur |
| • |
Unité de défonçage
5,5 kW (S1), option |
| • |
Unité de défonçage
avec chargeur, option |
|
Nouvelles
options |
| • |
Largeur de travail 1300 mm (au
lieu de 1000 mm standard) |
| • |
Lamello P-System paquet pour fraisage
pour Lamello P-System, Clamex, Clamex Flexus, Tenso, Bisco, Divario |
|
Introduction |
| Le transport horizontal de la
pièce et le travail par le dessous offre de nombreux avantages,
tels qu´un chargement et déchargement simple de pièce
longue et lourde. De plus, la répartition du poids se fait
sur une surface large et non pas sur un chant fin; l´aspiration
des poussières est faite de manière optimal. |
| La pièce est transportée
pas une pince surdimensionnée. Ce système permet de
détecter automatiquement l´épaisseur de la pièce.
N´étant pas équipée de système à
ventouse, il n´y pas de temps de montage ou réglage de
ventouse. |
| Lors du perçage des pièces,
la machine corrige d´éventuel défaut de la pièce
(pièce voilée/bombée) en la rectifiant. La tête
de perçage standard à 21 broches permet un cycle de
travail rapide et la machine étant équipée d´
une scie de rainurage, le travail se fait en une passe. |
| Le formatage est possible sur
la Gannomat ProTec. Des défonçages complexes peuvent
être effectués dans du bois massif. En option un chargeur
d´outil permet d´avoir le bon outil, que ce soit un outil
diamant, un outil pour le décor ou un outil pour le profilage. |
| Une pièce de 1 mètre
de large peut être travaillé (option 1,3 m). Dans la
pratique, c´est important pour le travail sur des caisses d´angle
ou des plateaux de table. |
| En option, il est aussi possible
d´effectuer le travail pour les inserts du Lamello P-system
: Clamex, Tenso, Divario et Médius. La machine effectue le
défonçage et le perçage de 6 mm nécessaire
au Clamex. Une macro pour le Lamello P syteme pour les chants (3 cotés)
et pour la face est incluse dans cette option. |
| Les masques avec des vues 3D permettent
une programmation simple, particulièrement pour les débutants
avec un centre numérique. |
| La machine est équipée
d´une table Air-Jet (à coussin d´air) pour un déplacement
doux de la pièce. En plus de cet équipement, sur le
logiciel il y a sélection pour le déplacement des pièces
à surface sensible. |
| La surface pour la ProTec est
de seulement 3,3 m² (dépend des options). |
|
